Varför kabelskor är det kritiska försvaret som ditt elsystem behöver?

Kabelklämmor är inte valfria tillbehör – de är kritiska säkerhetsanordningar utformade för att säkra elkablar och förhindra katastrofala skador under kortslutningshändelser. Ett kortslutningsfel genererar elektromagnetiska krafter som är proportionella mot kvadraten av toppströmmen, vilket kan leda strömförsörjda kablar genom utrustningsställ och utsätta personalen för fara inom millisekunder. Strömbrytare kräver vanligtvis 0,06 till 0,1 sekunder att snubbla, men maximal destruktiv kraft inträffar precis 0,005 sekunder på ett 50Hz-system. Kabelklämmor utför sin återhållande funktion omedelbart, innan skyddsanordningar kan reagera, vilket gör dem till den primära försvarslinjen mot elektromekaniska krafter.

Enligt IEC 61914 definieras kabelklackar som "enheter som är utformade för att säkerställa kablar när de installeras med intervall längs kablarnas längd." Till skillnad från buntband eller standardklämmor är klossar speciellt konstruerade och testade för att motstå kortslutningskrafter, med värderingar baserade på potentiella toppström (kA) och installationsavstånd.

Hur kortslutningskrafter hotar kabelsystem

Under en trefas kortslutning producerar intilliggande ledare intensiva elektromagnetiska fält. Den frånstötande kraften mellan ledarna är proportionell mot kvadraten på toppkortslutningsströmmen, vilket skapar momentan stress som standardprodukter för kabelhantering inte kan innehålla. I ett datacenter kan osäkrade kablar förstöra serverrack värda månaders utbytestid; i industriella miljöer riskerar samma scenario brand, skador och långvariga stillestånd.

Det kritiska tidsgapet

Att förstå tidslinjen för en felhändelse avslöjar varför passiv återhållsamhet är oersättlig:

• 0,005 sekunder: Maximal elektromagnetisk kraft uppstår på 50Hz-system
• 0,06–0,1 sekunder: Strömbrytare löser ut och åtgärdar felet
• Resultat: Utan kabelklämmor upplever kablarna ohämmad rörelse under hela felets varaktighet

Detta tidsgap innebär att ingen aktiv skyddsanordning kan förhindra den initiala mekaniska förstörelsen – endast korrekt specificerade kabelskoningar kan.

Vilka typer av kabelklotsar passar olika applikationer

Att välja rätt klosstyp beror på kabelkonfiguration, spänningsklass och miljöförhållanden. Användning av en inkompatibel klosstyp kan resultera i otillräcklig fasthållning under feltillstånd.

Riktlinjer för materialval

Materialvalet påverkar direkt livslängden och säkerhetsmarginalerna:

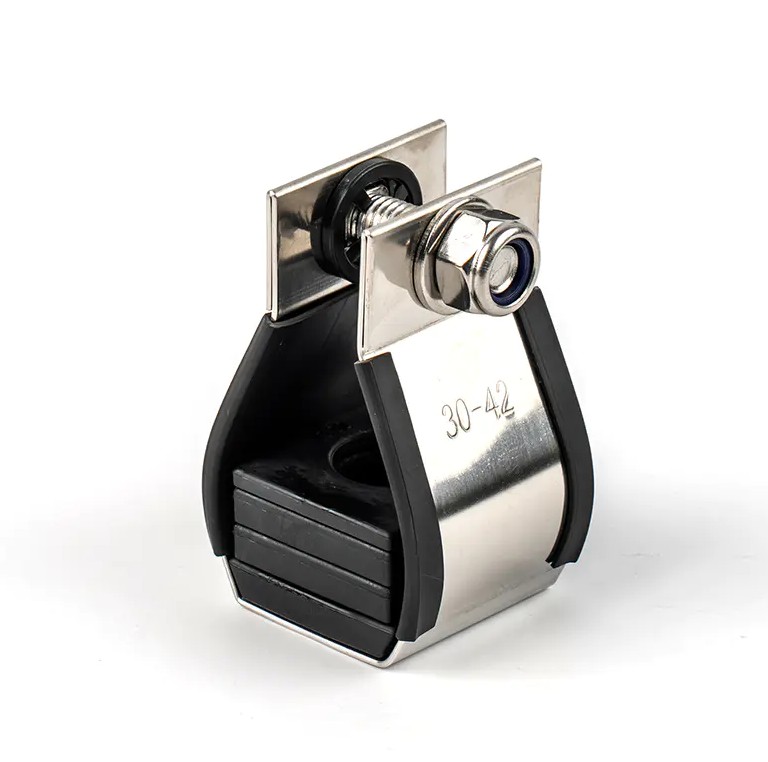

• Rostfritt stål 316: Exceptionell korrosionsbeständighet för marina, offshore- och kemiska miljöer; tål extrema elektromekaniska krafter
• Aluminium: Lättvikt med starka mekaniska egenskaper; lämplig för inomhus och utomhus LV till HV applikationer
• Polymer/nylon: Kostnadseffektiv för lågspänning inomhusbruk; UV- och brandskyddsalternativ tillgängliga för specifika miljöer

Hur IEC 61914 säkerställer tillförlitligt skydd

IEC 61914:2021 är den globalt accepterade standarden för kabelklämma design och testning, som ersätter tvetydigheten som finns i regionala elektriska koder. Medan NEC artikel 392.20(C) och CSA artikel 12-2202 kräver att kablar säkras mot magnetiska felströmskrafter, specificerar varken hur man testar eller verifierar att spärranordningar kommer att överleva en kortslutningshändelse. IEC 61914 fyller denna kritiska lucka.

Obligatoriska testkategorier enligt IEC 61914

Standarden kräver omfattande testning över flera prestandadimensioner:

1. Temperaturbetyg: Verifierad drift från -60°C till 120°C (eller deklarerat intervall)
2. Lateral belastningstestning: Ihållande belastning hålls i 60 minuter vid maximal deklarerad temperatur
3. Axial belastningstestning: Motstånd mot kabelglidning längs sträckan
4. Slagtålighet: Testad vid lägsta deklarerade driftstemperaturen
5. Korrosions- och UV-beständighet: Saltspray och validering av accelererad åldrande
6. Motstånd mot elektromekaniska krafter: Kortslutningstestning vid deklarerade kA-värden
7. Flamutbredning: Motstånd mot lågspridning under felförhållanden

En kritisk skillnad: IEC 61914 kräver en kortslutningstesttid på bara 0,1 sekund (fem kompletta cykler), vilket är tillräckligt för att exponera klossens svaghet eftersom den maximala destruktiva kraften inträffar inom de första millisekunderna. Detta skiljer sig från kabelns termiska hållfasthetstest, som kan specificera 63kA i 1 sekund eller 40kA i 3 sekunder – dessa klassificeringar adresserar ledaruppvärmning, inte mekanisk begränsning.

Vilka faktorer bestämmer korrekt klotsspecifikation

Korrekt specifikation kräver att klossens deklarerade prestanda matchas med installationens faktiska feltillstånd. Underspecifikation skapar katastrofala säkerhetsrisker, medan överspecifikationer slösar budget utan extra fördelar.

Nyckelspecifikationsparametrar

Ingenjörer måste beräkna och verifiera följande:

• Kabelns yttre diameter (OD): Klossar måste passa den faktiska manteldiametern, inte bara ledarstorleken. En felaktig passform minskar fasthållningseffektiviteten vid fel.
• Topp potentiell kortslutningsström: Klampans kA-klassificering måste överstiga systemets beräknade felnivå. Observera att de högsta felnivåerna ofta förekommer i lågspänningsinstallationer, inte bara högspänningssystem.
• Klompavstånd: Tillverkarens betyg anges med specifika intervall (vanligtvis 600 mm). Bredare avstånd ökar kraften per kloss exponentiellt. Kraften mellan ledarna beräknas med IEC 61914-formeln, som tar hänsyn till toppström och kabeldiameter.
• Spänningsklass och konfiguration: LV-, MV- och HV-system uppvisar olika kraftprofiler. Enkelkärna, trefoil och quad-formationer kräver var och en specialdesignade klossar.
• Miljöexponering: Kemisk närvaro, extrema temperaturer, UV-exponering och brandrisk dikterar materialval och korrosionsbeständighetsklass.

Ett varnande exempel

Tänk på två tillverkare som hävdar 140kA topptålighet:

• Tillverkare A testad med 35mm kabel vid 600 mm avstånd
• Tillverkare B testad med 45mm kabel vid 300 mm avstånd

För ett system med 60kA felnivå som använder 30 mm kabel med 1200 mm avstånd, skulle tillverkare B:s produkt misslyckas trots identisk rubrikklassificering. Detta visar varför inköpsteam måste granska fullständiga testrapporter – inte bara rubriker – och varför ingenjörer måste skydda specifikationer under hela projektets livscykel.

Hur korrekt installation maximerar säkerhetsmarginalerna

Även korrekt specificerade klossar kan misslyckas om de installeras felaktigt. Installationskvaliteten avgör direkt om systemet fungerar som testat.

Installation bästa praxis

1. Följ Tillverkaravstånd: Installera med intervall som anges för den deklarerade felströmmen. Tätare avstånd krävs för scenarier med hög kortslutning.
2. Justera med kabeldiameter: Se till att klossarnas storlek matchar den faktiska kabelns OD, med hänsyn till eventuella isolerings- eller manteltoleranser.
3. Använd korrekta fästen: Montera med hårdvara som är godkänd för inneslutningstypen (stege, bricka, stag eller balk).
4. Applicera rätt vridmoment: Överdragning förvränger kabelmanteln; under åtdragning tillåter glidning. Använd en momentnyckel för att uppnå tillverkarens specificerat hållarmoment.
5. Redovisning för termisk expansion: I flexibla system där kablar "smygas", tillåt expansionsrörelse mellan fasta punkter. I stela system, se till att klossen och strukturen motstår längsgående termomekaniska krafter.

Överväganden vid systemdesign

Kabelsystem delas in i två kategorier, var och en med distinkta klosskrav:

• Flexibla system: Kablar är snodda vertikalt eller horisontellt, vilket tillåter fri termisk expansion och sammandragning mellan fästpunkterna. Klotsar måste klara rörelse samtidigt som de bibehålls fasthållning vid fel.
• Stela system: Kablar är fixerade i längdriktningen, vilket kräver att klossen, stödstrukturen och kabelstyvheten tillsammans motstår termomekaniska krafter utan skador.

Där kabelskor ger kritiskt skydd

Kabelklämmor är viktiga överallt där högeffektkablar går nära personal eller kritisk utrustning. Spänningsnivån är irrelevant – några av de högsta felnivåerna uppstår i lågspänningsinstallationer på grund av lägre systemimpedans.

Förutom säkerhetsöverensstämmelse med NEC 392.20(C) och IEC 61914, hjälper en korrekt installation av klossar att uppfylla seismiska krav och försäkringsvillkor, vilket minskar ansvaret och förhindrar kostsamt omarbete.

Slutsats: Ett proaktivt tillvägagångssätt för kabelsystemsäkerhet

Kabelklämmor representerar en liten del av den totala projektkostnaden men ger oersättligt skydd mot elektromekaniska kortslutningskrafter. Urvalsprocessen måste integrera kabeldiameter, felströmsberäkningar, avståndskrav, materialkompatibilitet och miljöexponering i en sammanhållen specifikation. Inköpsteam bör behandla klossar som tekniska säkerhetskomponenter – inte råvaror – och verifiera att produkterna har oberoende testrapporter enligt IEC 61914:2021, inklusive före- och efterkortslutningstestdokumentation. Genom att specificera och installera kabelklotsar korrekt från dag ett, säkerställer elentreprenörer och anläggningsägare efterlevnad av regelverk, skyddar kritisk infrastruktur och skapar säkrare arbetsmiljöer för personalen.
